МЭЛТ-2К

Аппарат многофункциональный электротерапевтический «Мустанг-физио-МЭЛТ-2К»

Аппарат имеет два независимых канала.

Аппарат обеспечивает следующие виды воздействия:

• гальванизация и электрофорез
• диадинамические токи
• синусоидальные модулорованные токи (СМТ)
• электросон
• интерференционные токи
• транскраниальная электростимуляция;
• короткоимпульсная электроанельгезия (ЧЭНС)
• флюктуаризация
• электростимуляция (9 форм тока, 6 форм модуляции).

Заказать консультацию

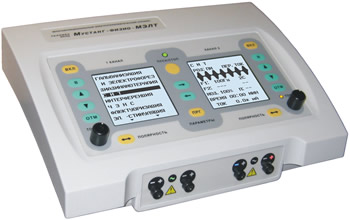

Аппарат выполнен в компактном, удобном корпусе с наклонной панелью управления. Спереди расположены разъемы для подключения электродов. Разъемы имеют цветографическую индикацию: для постоянного тока и несимметричных импульсов и красного и синего цвета соответственно; для переменного тока - зеленого цвета.

Панель управления имеет два крупных дисплея (для каждого канала), на которых отображаются все параметры воздействия, включая графическое изображение формы импульсов.

Кнопки управления для удобства сгруппированы по своему функциональному назначению:

• кнопки выбора режима работы канала и установки параметров воздействия – справа и слева от дисплеев соответствующего канала;
• кнопки взаимодействия между каналами и общие кнопки управления – между дисплеями.

Регулировка тока осуществляется с помощью ручек. Имеется светодиодная индикация наличия сигнала.

Отличительные особенности аппарата:

• аппарат имеет 2 независимых канала;
• аппарат обеспечивает максимальную амплитуду тока воздействия 100 мА;
• после окончание процедуры снятие тока происходит плавно, что исключает неприятные ощущения у пациента;
• к каждому аппарату может быть подключен пульт дистанционного управления, с которого можно регулировать ток, а также прерывать и возобновлять процедуру (по дополнительному заказу);
• имеется возможность оперативной смены полярности тока;
• аппарат стабилизирует ток воздействия, что исключает изменение тока во время процедуры и обеспечивает «мягкое» воздействие на пациента;
• аппарат имеет защиту от пропадания напряжения сети;
• имеется возможность запоминания параметров наиболее часто используемых режимов для быстрой установки и программирование процедур;
• имеется возможность обеспечения любой формы и параметров импульсов тока по заказу.
  Аппарат комплектуется высококачественными многоразовыми электродами из проводящего материала в соединении с гидрофильными прокладками из искусственной кожи (Италия).

Аппарат также может использоваться с любыми электродами для электротерапии, разрешенными к применению на территории Российской Федерации в установленном порядке и имеющими сертификаты соответствия системы ГОСТ Р.

Для подсоединения электродов имеются кабели с различными типами контактных соединителей: кнопка; штекер 2 мм; флажок; «крокодил».

Аппарат полностью соответствует ГОСТам по электромагнитной совместимости и электробезопасности, имеет регистрационное удостоверение и сертификат соответствия.

«Мустанг-Физио-МЭЛТ-2К» представляет собой современный, удобный в работе и простой в управлении аппарат, который обеспечивает воздействие практически всеми видами низкочастотных импульсных токов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

электротерапевтического аппарата «МУСТАНГ-ФИЗИО-МЭЛТ-2К»

Аппарат соответствует требованиям ГОСТ Р 50444-92 и технических условий ТУ 9444-006-29230815-2008.

1. Виды воздействия: гальванизация и электрофорез диадинамические токи синусоидальные модулированные токи (амплипульс  терапия) интерференционные токи электростимуляция (9 видов импульсного тока, 6 форм модуляции) короткоимпульсная электроанальгезия (чрескожная электронейростимуляция) флюктуоризация электросонтерапия
2. Количество независимых каналов	2
3. Виды токов:
постоянный синусоидальный импульсный флюктуирующий
4. Виды импульсов тока:
прямоугольные моно- и биполярные; прямоугольные биполярные несимметричные; треугольные моно- и биполярные; экспоненциальные моно- и биполярные; трапециевидные моно- и биполярные; двойные треугольные моно- и биполярные; нейроподобные; полусинусоидальные с экспоненциальным задним фронтом
5. Максимальная амплитуда тока на нагрузке 500 Ом:
для постоянного тока	80 мА
для импульсов тока длительностью > 60 мс	80 мА
для импульсов тока длительностью < 60 мс	100 мА
для синусоидального тока	100 мА
для флюктуирующего тока	100 мА
6. Возможность регулировки тока с помощью пульта ДУ (при         наличии)	Наличие
7. Частота следования импульсов, Гц:
прямоугольных	0,1 - 5000
треугольных, экспоненциальных, трапециевидных	0,1 - 5000
двойных треугольных	1,0 - 200
нейроподобных	10 - 500
полусинусоидальных с экспоненциальным задним фронтом	50; 100
8. Частота синусоидального тока	2000 -10000
9. Длительность импульсов, мс:
прямоугольных	0,02 - 500
прямоугольных биполярных несимметричных	0,06 - 500
треугольных, экспоненциальных, трапециевидных	0,04 - 500
двойных треугольных	0,04 - 0,5
нейроподобных	0,1 - 2
полусинусоидальных с экспоненциальных задним фронтом	14
10. Верхняя граница частоты флюктуирущего тока, Гц	3000
11. Форма модулирующих сигналов в режиме «посылка-пауза»:
прямоугольная; треугольная; трапециевидная; синусоидальна

12. Длительность модулирующего сигнала в режиме «посылка – пауза», с:	0,01 - 60
13. Длительность пауз между посылками импульсов, с:	0,01 - 60
14. Частота модуляции сигналом синусоидальной формы, Гц	10 - 200
15. Коэффициент модуляции сигналом синусоидальной формы, %	10 - 150
16. Диапазон частот интерференционного тока, Гц	1 - 200
17. Продолжительность процедуры, мин	1 - 90
18. Плавное снятие тока после окончания процедуры	Наличие
19. Защита пациента от пропадания напряжения сети	Наличие
20. Возможность запоминания текущего режима	Наличие
21. Возможность программирования и запоминания процедур	Наличие
22. Электропитание:
напряжение, В	198 8 242
частота, Гц	50
23. Максимальная потребляемая мощность, ВА	28
24. Время установления рабочего режима, с	10
25. Диапазон рабочих температур, °С	+10 …+35
26. Габаритные размеры, не более, мм:
- блок электротерапии	280х200х110
27. Масса, не более, кг:
блок электротерапии	2,5



Гальванизация и лекарственный электрофорез

Гальванизация - применение с лечебной целью постоянного непрерывного электрического (гальванического) тока низкого напряжения и небольшой силы, которые подводят к телу больного через контактно наложенные электроды.

Лекарственный электрофорез - метод, сочетающий воздействие на организм постоянного тока и вводимых с его помощью лекарственных веществ.

Вид тока – постоянный ток.

Диапазон (максимальное значение) тока: 10 мА или 80 мА

Меню установки параметров режима приведено на рис.

Режим «Диадинамотерапия»

Диадинамотерапия - метод лечебного воздействичя, при котором используются импульсные токи полусинусоидальной формы с задним фронтом, затянутом по экспоненте, т. е. уменьшение тока в импульсе от максимума до нуля происходит в течении большего времени, чем увеличение. Этот метод был предложенфранцузским стоматологом Пьером Бернаром, поэтому диадинамические токичасто именуют токами Бернара.

Импульсы воздействия: полусинусоидальные с экспоненциальным задним фронтом, длительностью 14 мс, частотой 50 или 100 Гц. Максимальная амплитуда импульсов тока 100 мА.

Режим «Синусоидальный модулированный ток (амплипульстерапия)».

Синусоидальные модулированные токи (СМТ) - лечебный метод, основанный на применении импульсных токов синусоидальной формы частотой 1500 Гц, модулированных по амплитуде низкими частотами в пределах 10 - 150 Гц. В практической физиотерапии этот метод часто называют амплипульстерапией.

Параметры импульсов тока:

Наименование параметра	Обозначение	Диапазон регулировки
Основная (несущая) частота, Гц	-	5000
Модулирующие частоты, Гц	F1, F2	10 ÷ 200
Глубина модуляции, %	МОД.	10 ÷ 150
Время посылки модулированных импульсов тока, с	-	1 ÷ 6
Время посылки немодулированных импульсов тока, с	НК	1 ÷ 6
Время паузы между посылками тока, с	П	1 ÷ 6
Амплитуда импульсов тока, мА	ТОК	0 ÷ 100

Режим «Электросон»

Меню установки параметров приведено на рис.. Вид импульсов тока – прямоугольные монополярные. При проведении процедуры используется две пары электродов (на глаза и область сосцевидных отростков), вмонтированных в специальную манжету-маску.

Параметры импульсов тока:

Наименование параметра	Обозначение	Диапазон регулировки
Частота импульсов, Гц	F	5 ÷ 200
Длительность импульсов, мс	t	0,2 ÷ 0,5
Амплитуда импульсов тока, мА	ТОК	0 ÷ 10
Уровень ДПС, % от амплитуды	ДПС	0 ÷ 50

Режим «Чрескожная электронейростимуляция (ЧЭНС)».

Примеры меню установки параметров изображены на рис.  Виды импульсов тока: прямоугольные моно- и биполярные, прямоугольные биполярные несимметричные. Возможна модуляция импульсов в режиме «посылка/пауза» сигналом прямоугольной формы.

Параметры импульсов тока

Наименование параметра	Обозначение	Диапазон регулировки
Частота импульсов тока, Гц	F	1 ÷ 500
Длительность импульсов тока, мс:
прямоугольных монополярных	t	0,02 ÷ 0,5
прямоугольных биполярных (каждой фазы)	t	0,02 ÷ 0,5
прямоугольных биполярных несимметричных (полная длительность)	t	0,06 ÷ 0,5
Время посылок тока в режиме модуляции, с	ПОСЫЛКА	0,1 ÷ 10
Время паузы между посылками тока в режиме модуляции, с	ПАУЗА	1 ÷ 6
Амплитуда импульсов тока, мА	ТОК	0 ÷ 100

Bид импульсов:

Обозн.	Вид (форма)	Наименование импульсов
П		Прямоугольные монополярные
ПБ		Прямоугольные биполярные симметричные
ПБН		Прямоугольные биполярные несимметричные с экспоненциальным задним фронтом



Режим «Флюктуоризация».

Меню установки параметров изображено на рис.  Метод воздействия – хаотически изменяющийся по частоте и амплитуде (флюктуирующий) ток.

Максимальная частота спектра тока: 3000 Гц; максимальная амплитуда: 100 мА.

Форма тока.

ДСФТ (двуполярный симметричный флюктуирующий ток), I форма
	непрерывные, хаотически изменяющиеся по направлению, частоте и амплитуде импульсы тока, с равной вероятностью имеющие положительную и отрицательную полярность и одинаковые максимальные разнополярные амплитуды.

ДНФТ (двуполярный несимметричный флюктуирующий ток), II форма
	непрерывные, хаотически изменяющиеся по направлению, частоте и амплитуде импульсы тока, имеющие преимущественно отрицательную полярность и большую максимальную амплитуду отрицательных импульсов (примерно в соотношении 3:1 по отношению к импульсам положительной полярности)

ОПФТ (однополярный несимметричный флюктуирующий ток), III форма
	непрерывные хаотически изменяющиеся по направлению, частоте и амплитуде импульсы тока отрицательной полярности.

Режим «Электростимуляция».

В данном режиме аппарат генерирует импульсные токи различной формы в широком диапазоне установки параметров, с возможностью модуляции в режиме «посылка/пауза» сигналами различной формы. Примеры меню установки параметров изображены на рис. Максимальная амплитуда импульсов – 100 мА.

Форма (вид) импульсов воздействия.

Вид и параметры генерируемых аппаратом импульсов тока приведены в таблице 1.

Обозначения:

F – частота импульсов,

t – длительность импульсов.

Для биполярных симметричных импульсов длительность указана отдельно для положительной и отрицательной фазы.

Обозн.	Вид (форма)	Наименование импульсов и диапазон установки параметров
П		Прямоугольные монополярные; F: 0,1 ÷ 5000 Гц; t: 0,02 ÷ 500 мс
ПБ		Прямоугольные биполярные симметричные; F: 0,1 ÷ 5000 Гц; t: 0,02 ÷ 500 мс (каждой фазы)
ПБН		Прямоугольные биполярные несимметричные с экспоненциальным задним фронтом; F: 0,1 ÷ 5000 Гц; t: 0,06 ÷ 500 мс (полная длительность)
Т1		Треугольные монополярные (тип 1); F: 0,1 ÷ 5000 Гц; t: 0,04 ÷ 500 мс
Т1Б		Треугольные биполярные симметричные (тип 1); F: 0,1 ÷ 5000 Гц; t: 0,04 ÷ 500 мс (каждой фазы)
Т2		Треугольные монополярные (тип 2); F: 0,1 ÷ 5000 Гц; t: 0,04 ÷ 500 мс
Т2Б		Треугольные биполярные симметричные (тип 2); F: 0,1 ÷ 5000 Гц; t: 0,04 ÷ 500 мс (каждой фазы)
Е1		Экспоненциальные монополярные (тип 1); F: 0,1 ÷ 5000 Гц; t: 0,04 ÷ 500 мс
Е1Б		Экспоненциальные биполярные симметричные (тип 1); F: 0,1 ÷ 5000 Гц; t: 0,04 ÷ 500 мс (каждой фазы)
Е2		Экспоненциальные монополярные (тип 2); F: 0,1 ÷ 5000 Гц; t: 0,04 ÷ 500 мс
Е2Б		Экспоненциальные биполярные симметричные (тип 2); F: 0,1 ÷ 5000 Гц; t: 0,04 ÷ 500 мс (каждой фазы)
ТР		Трапециевидные монополярные; F: 0,1 ÷ 5000 Гц; t: 0,04 ÷ 500 мс
ТРБ		Трапециевидные биполярные симметричные; F: 0,1 ÷ 5000 Гц; t: 0,04 ÷ 500 мс (каждой фазы)
ДТ		Двойные треугольные монополярные; F: 1 ÷ 200 Гц; t: 0,04 ÷ 0,5 мс
ДТБ		Двойные треугольные биполярные симметричные; F: 1 ÷ 200 Гц; t: 0,04 ÷ 0,5 мс (каждой фазы)
НП		Нейроподобные; F: 10 ÷ 500 Гц; t: 0,1 ÷ 2 мс (полная длительность)

Вид и параметры модулирующих сигналов

При необходимости включить режим модуляции импульсов.

Вид и параметры модулирующих сигналов приведены в таблице 2

Обозн.	Вид (форма)	Наименование модулирующих сигналов   и диапазон установки параметров
П		Прямоугольные; ПОСЫЛКА: 0,01 ÷ 60 с; ПАУЗА: 0,01 ÷ 60 с
Т		Треугольные; ПОСЫЛКА: 0,01 ÷ 60 с; ПАУЗА: 0,01 ÷ 60 с
ТР1		Трапециевидные (тип 1); ПОСЫЛКА: 0,01 ÷ 60 с; ПАУЗА: 0,01 ÷ 60 с
ТР2		Трапециевидные (тип 2); ПОСЫЛКА: 0,01 ÷ 60 с; ПАУЗА: 0,01 ÷ 60 с
ТР3		Трапециевидные (тип 3); ПОСЫЛКА: 0,01 ÷ 60 с; ПАУЗА: 0,01 ÷ 60 с
СИН		Синусоидальные; ПОСЫЛКА: 0,01 ÷ 60 с; ПАУЗА: 0,01 ÷ 60 с

Режим «Интерференцтерапия (интерференция)».

При выборе режима «Интерференция» на одном из каналов на другом данный режим устанавливается автоматически, а при выходе из режима - устанавливаются параметры, которые были до выбора режима.

Метод воздействия – интерференционные токи, возникающие в результате сложения двух переменных токов с постоянной амплитудой и близкими частотами. Результирующая частота воздействия (частота биений) может быть постоянной (F) или периодически изменяться от нижней (FН) до верхней (FВ) в автоматическом режиме.

Меню установки параметров изображены на рис. На дисплее канала 1 отображается только значение опорной частоты FО и амплитуда тока, на дисплее канала 2 – графическое изображение формы результирующего тока биений и остальные параметры. Выбор параметров осуществляется кнопками управления канала 2.

Дисплей канала 1	Дисплей канала 2 в режиме постоянной частоты биений.	Дисплей канала 2 в режиме автоматически изменяющейся частоты биений

Параметры импульсов тока:

Наименование параметра	Обозначение	Диапазон регулировки
Основная (несущая) частота, Гц	FО	2000 ÷ 10000
Частота биений, Гц	F, FН, FВ	1 ÷ 200
Период изменения частоты биений в автоматическом режиме, с	ПЕРИОД	2 ÷ 50
Амплитуда импульсов тока, мА	ТОК	0 ÷ 100
